電動扇形閘門結構特點：
結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況需要確定閘門的開啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30㎜顆粒料、晶體料的輸送。
電動扇形閘門性能參數：
|
介質流速
|
適用溫度
|
適用介質
|
|
≤28m/s
|
≤300℃
|
晶體料、顆粒物料、粉狀物料
|
電動扇形閘門工作原理：
扇形閘門由本體、扇形閘板、軸、密封副、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇行閘板復位，關閉截斷下落的物料。
電動扇形閘門使用說明：
• 安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。
• 運行時請辨清扇形閘板開關方向。執行機構請正確接線。
• 若長期存放時應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

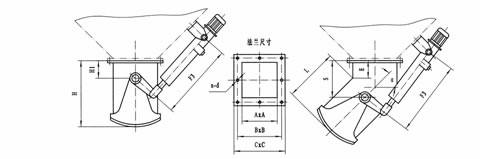

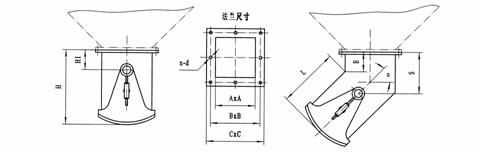

SSF-A外形圖：(手動) SSF-B外形圖：(手動)

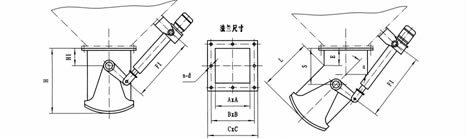

DSF-A外形圖：（電動） DSF-B外形圖：（電動）
QSF-A外形圖：（氣動） QSF-B外形圖：（氣動）

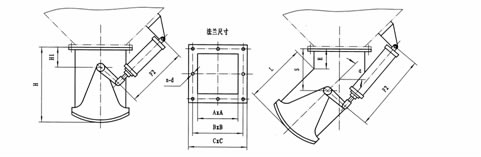

YSF-A外形圖：（電液動） YSF-B外形圖：（電液動）
電動扇形閘門S/D/Q/YSF---A/B外形連接尺寸：
|
A×A
|
400×400
|
500×500
|
600×600
|
700×700
|
800×800
|
900×900
|
1000×1000
|
|
B×B
|
455×455
|
555×555
|
655×655
|
755×755
|
855×855
|
955×955
|
1070×1070
|
|
C×C
|
500×500
|
600×600
|
700×700
|
800×800
|
900×900
|
1000×1000
|
1130×1130
|
|
H
|
480
|
560
|
620
|
720
|
800
|
880
|
960
|
|
H1
|
90
|
100
|
120
|
120
|
150
|
150
|
150
|
|
E
|
80
|
100
|
100
|
100
|
120
|
120
|
120
|
|
n-d
|
16-Φ12
|
20-Φ14
|
20-Φ14
|
20-Φ14
|
24-Φ14
|
24-Φ14
|
28-Φ18
|
|
F1
|
675
|
785
|
885
|
985
|
1120
|
1220
|
1320
|
|
F2
|
605
|
715
|
815
|
915
|
1020
|
1120
|
1220
|
|
F3
|
450
|
450
|
580
|
580
|
700
|
700
|
1255
|
|
a
|
45
|
60
|
45
|
60
|
45
|
60
|
45
|
60
|
45
|
60
|
45
|
60
|
45
|
60
|
|
L
|
450
|
430
|
550
|
530
|
620
|
600
|
690
|
670
|
750
|
730
|
810
|
790
|
870
|
850
|
|
S
|
246
|
187
|
307
|
234
|
349
|
261
|
391
|
288
|
451
|
335
|
493
|
361
|
536
|
408
|
|
電動推桿
|
DTⅠA300-M
|
DTⅠA500-M
|
DTⅠA700-M
|
|
氣動推桿
|
10A-5CBB80B
|
10A-5CBB100B
|
10A-5CBB125B
|
|
電液推桿
|
DYT300
|
DYT500
|
DYT750
|
電動扇形閘門S/D/Q/YSF-C外形圖：
電動扇形閘門S/D/Q/YSF---C外形連接尺寸：
|
A×A
|
400×400
|
500×500
|
600×600
|
700×700
|
800×800
|
900×900
|
1000×1000
|
|
B×B
|
455×455
|
555×555
|
655×655
|
755×755
|
855×855
|
955×955
|
1070×1070
|
|
C×C
|
500×500
|
600×600
|
700×700
|
800×800
|
900×900
|
1000×1000
|
1130×1130
|
|
H
|
540
|
680
|
750
|
900
|
1050
|
1300
|
1500
|
|
H1
|
60
|
70
|
80
|
80
|
90
|
90
|
100
|
|
L
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
|
L1
|
900
|
1050
|
1300
|
1450
|
1600
|
1750
|
1900
|
|
L2
|
1175
|
1220
|
1220
|
1340
|
1340
|
1520
|
1520
|
|
n-d
|
16-Φ12
|
20-Φ14
|
20-Φ14
|
20-Φ14
|
24-Φ14
|
24-Φ14
|
28-Φ18
|
|
B
|
350
|
400
|
450
|
550
|
600
|
680
|
730
|
|
電動推桿
|
DTⅠA300-M
|
DTⅠA500-M
|
DTⅠA700-M
|
|
氣動推桿
|
10A-5CBB80B
|
10A-5CBB100B
|
10A-5CBB125B
|
|
電液推桿
|
DYT300
|
DYT500
|
DYT750
|
