電站鍋爐或工業鍋爐上，均配備有向空排汽閥，作為鍋爐啟動時向空排汽，調節鍋爐蒸汽溫度在規定范圍之內。在正常運行時，當鍋爐壓力、溫度升高，又不希望鍋 爐安全門動作，采用向空排汽閥進行降壓、降溫。由此可見，向空排汽閥的工作條件十分惡劣，啟動時往往排出的是汽水混合物，工作狀態下排出的是全壓狀態的高 溫高壓過熱蒸汽。假如采用通用截止閥，在溫差大，壓差大的惡劣環境下頻繁使用，閥座與閥芯就會產生裂紋或汽蝕泄漏，大大縮短閥門的使用壽命。

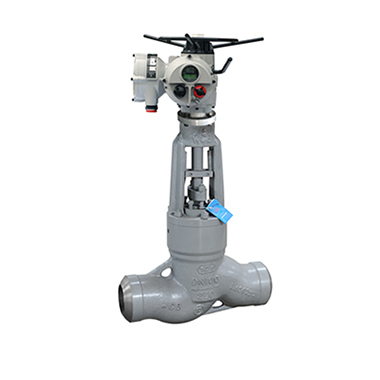

根據上述情況，上海電站閥門廠專門設計研制DJ961HY型向空排汽閥，它是一種新型閥門，能承受≤540℃的高溫，≤32MPa的壓差，適用于過熱蒸汽等場合。
特點
DJ961HY型向空排汽閥結構特點是采用介質逆流（高進低出），具有截止與止回雙重功能，閥蓋與閥體連接系自密封結構，關閉時自壓達到100%密封，閥 門設計成大小雙閥芯，解決壓差大而開啟難的問題。閥座與閥芯堆焊特殊合金有耐磨性與堅韌性，采用錐度密封，線狀密封面，在溫差大的條件下，不會變形，不易 開裂。
工作原理
DJ961HY型向空排汽閥是由電動裝置和向空排汽閥體兩部分組成。由電動頭產生相軸向力，帶動閥桿動作，使閥門完全開啟或完全關閉（不能作調節使用），來完成系統運行要求。電動裝置可根據用戶系統上的要求或指定的廠家來配置。
主要部件材料：
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
20CrMoV |
|
2 |
支架 |
WCB |
|
3 |
密封材料 |
柔性石墨 |
|
4 |
密封面 |
D802/D812+特殊過渡層 |
|
5 |
閥瓣 |
12Cr1MoV |
|
6 |
閥桿 |
25Cr2MoV |
|
7 |
閥桿螺母 |
鋁青銅 |

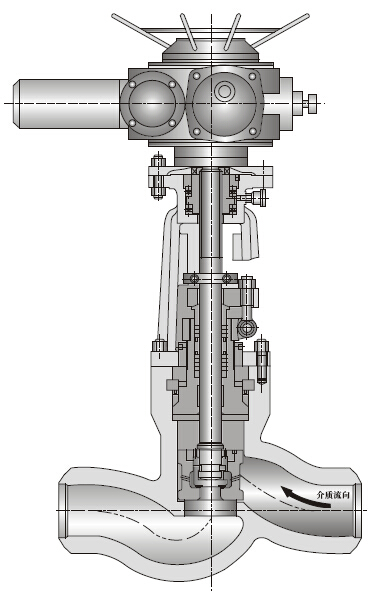

DJ961HY型向空排氣閥簡圖（如下所示）
主要尺寸：
|
公稱通徑DN |
DJ961H(Y)-100、200、250、320 J961Y-P54/100V、P54/170V、 |
|
主要外形尺寸和連接尺寸 |
|
L |
D1 |
D2 |
D5 |
α |
H |
|
15 |
150 |
17 |
40 |
／ |
37.5° |
518 |
|
20 |
170 |
22 |
46 |
／ |
37.5° |
518 |
|
25 |
170 |
26 |
46 |
／ |
37.5° |
518 |
|
32 |
180 |
31 |
49 |
／ |
37.5° |
560 |
|
40 |
230 |
38 |
60 |
／ |
37.5° |
545 |
|
50 |
350 |
50 |
90 |
／ |
32° |
748 |
|
65 |
330 |
69 |
104 |
115 |
32° |
829 |
|
80 |
470 |
84 |
110 |
140 |
32° |
898 |
|
100 |
560 |
107 |
148 |
170 |
32° |
913 |
