產品概述：
：手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。
安裝注意事項:
旋塞閥的安裝注意事項
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。
性能參數:
主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
X43W-10 |
10 |
1 |
≤100 |
油品 |
|
X43T-10 |
10 |
1 |
≤200 |
水、蒸汽 |
零部件材料：
零部件材料
|
型號 |
材料 |
|
閥體 |
填料 |
旋塞 |
|
X43W-10 |
灰鑄鐵 |
石棉繩 |
灰鑄鐵 |
|
X43T-10 |
灰鑄鐵 |
石棉繩 |
鑄銅 |
外形尺寸:
主要外形尺寸
|
DN |
L |
D |
D1 |
D2 |
b—f |
z×Φd |
H |
重量/kg |
|
X43W-10 |
X43T-10 |
|
20 |
130 |
105 |
75 |
55 |
16—2 |
4×Φ14 |
90 |
3.56 |
3.5 |
|
25 |
140 |
115 |
85 |
65 |
16—2 |
4×Φ14 |
110 |
4.45 |
4.5 |
|
32 |
165 |
135 |
100 |
78 |
18—2 |
4×Φ18 |
115 |
7.4 |
7.5 |
|
40 |
180 |
145 |
110 |
85 |
18—3 |
4×Φ18 |
158 |
9.6 |
10.5 |
|
50 |
203 |
160 |
125 |
100 |
20—3 |
4×Φ18 |
178 |
12.6 |
13 |
|
65 |
222 |
180 |
145 |
120 |
20—3 |
4×Φ18 |
185 |
16.2 |
17 |
|
80 |
241 |
195 |
160 |
135 |
22—3 |
4×Φ18 |
220 |
25.2 |
26 |
|
100 |
305 |
215 |
180 |
155 |
22—3 |
8×Φ18 |
250 |
34.5 |
35 |
|
125 |
356 |
245 |
210 |
185 |
24—3 |
8×Φ18 |
350 |
58 |
59 |
|
150 |
394 |
280 |
240 |
210 |
24—3 |
8×Φ23 |
396 |
97.5 |
100 |

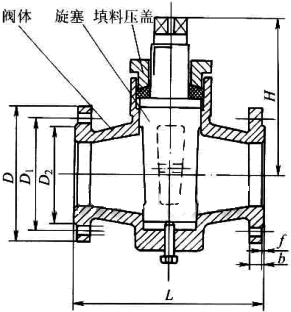

外形尺寸圖：
