產品概述

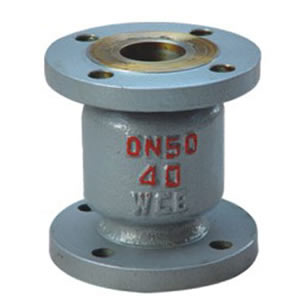

H42H鑄鋼立式止回閥是閥瓣沿著閥體中心線滑動的閥門。管道立式止回閥是新出現的一種閥門，具有結構簡單，零部件少，分量輕等特點，外加工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種需防止介質倒流的管路上。H42H根據立式安裝或臥式安裝工況，可加裝彈簧或不加彈簧。
工作原理
H42H系列立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因?yàn)楣艿览镞M(jìn)口端介質的 壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）
執行標準
H42H鑄鋼立式止回閥執行標準
|
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
性能和使用范圍
H42H鑄鋼立式止回閥性能和使用范圍
|
型號 |
公稱 |
試驗壓力 |
工作溫度(℃) |
|
壓力 |
強度 |
密封 |
低壓密封 |
|
|
(水)Mpa |
(水)空氣(Mpa) |
(空氣)Mpa |
|
H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
|
H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
|
型號+（材質） |
公稱壓力 PN（MPa） |
試驗壓力P3(MPa) |
適用溫度（℃） |
適用介質 |
|
殼體 |
密封 |
|
H42H-16C（碳鋼） |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
H42H-16P（304） |
≤200 |
弱腐蝕介質 |
|
H42H-25P（304） |
2.5 |
3.75 |
2.75 |
|
H42H-25R（316） |
腐蝕性介質 |
|
H42H-40P（304） |
4 |
6 |
4.4 |
弱腐蝕性介質 |
|
H42H-40R（316） |
腐蝕性介質 |
|
H42Y-40I（鉻鉬鋼） |
≤550 |
水、油品 |
主要零部件材料
H42H鑄鋼立式止回閥主要零部件材料
|
零件名稱 |
閥體、閥瓣 |
導向閥 |
密封面 |
|
H42H-16C |
碳鋼 |
碳鋼 |
堆焊D507 |
|
H42H-16P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
|
H42H-25P |
|
H42H-40P |
|
H42H-25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|
H42H-40R |
|
H42Y-40I |
鉻鉬鋼 |
鉻鉬鋼 |
堆焊硬質合金 |
主要連接尺寸和外型尺寸
H42H鑄鋼立式止回閥主要連接尺寸和外型尺寸
|
型號 |
公稱通徑 DN |
尺寸 |
|
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
|
H42H-16C |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-Φ14 |
|
20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-Φ14 |
|
32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-Φ18 |
|
40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-Φ18 |
|
50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-Φ18 |
|
65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-Φ18 |
|
100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-Φ18 |
|
125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-Φ18 |
|
150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-Φ23 |
|
200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-Φ23 |
|
H42H-25C |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-Φ14 |
|
20 |
150 |
105 |
75 |
55 |
80 |
16 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
85 |
16 |
4-Φ14 |
|
32 |
180 |
135 |
100 |
78 |
95 |
18 |
8-Φ18 |
|
40 |
200 |
145 |
110 |
85 |
105 |
18 |
8-Φ18 |
|
50 |
230 |
160 |
125 |
100 |
120 |
20 |
8-Φ18 |
|
65 |
290 |
180 |
145 |
120 |
130 |
212 |
8-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
140 |
22 |
8-Φ18 |
|
100 |
350 |
230 |
190 |
160 |
155 |
24 |
8-Φ23 |
|
125 |
400 |
270 |
220 |
188 |
180 |
28 |
8-Φ25 |
|
150 |
480 |
300 |
250 |
218 |
215 |
30 |
8-Φ25 |
|
200 |
600 |
360 |
310 |
278 |
973 |
34 |
12-Φ25 |
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
