產品說明:
Z45T 型 暗桿楔式單閘板手動閘閥 PN10～PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。
手動閘閥工作原理：
轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用
閘閥具有以下優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
產品性能參數:
Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
BSZ45T-10 |
10 |
1.0 |
≤100 |
水 |
|
BSZ45T-16Q |
16 |
1.6 |
≤100 |
水 |
產品零部件材料:
Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z45T-10 |
灰鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
|
Z4T5-16Q |
球墨鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
產品外形結構尺寸:
Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸
|
DN |
L |
D |
D1 |
D2 |
z×φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4×φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8×φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8×φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8×φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8×φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
8×φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12×φ23 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12×φ23 |
950 |
Z45T-16Q 型暗桿楔式單閘板手動閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
z×φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4×φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8×φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8×φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8×φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8×φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
12×φ23 |
610 |
|
250 |
330 |
405 |
355 |
320 |
12×φ28 |
730 |
|
300 |
356 |
460 |
410 |
378 |
12×φ28 |
950 |
|
350 |
381 |
520 |
470 |
438 |
16×φ28 |
1125 |
|
400 |
406 |
582 |
525 |
490 |
16×φ31 |
1200 |
|
450 |
432 |
640 |
585 |
550 |
20×φ31 |
1320 |
|
500 |
457 |
715 |
650 |
610 |
20×φ34 |
1410 |
|
600 |
508 |
840 |
770 |
725 |
20×φ37 |
1500 |
|
700 |
610 |
910 |
840 |
795 |
24×φ37 |
1700 |
|
800 |
660 |
1025 |
950 |
900 |
24×φ40 |
1850 |
|
900 |
711 |
1125 |
1050 |
1000 |
28×φ40 |
2250 |
|
1000 |
811 |
1255 |
1170 |
1115 |
28×φ43 |
2400 |

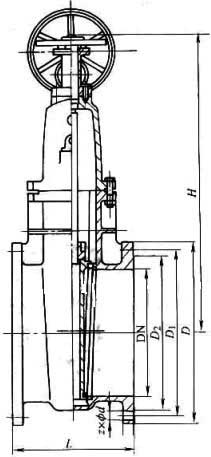

產品外形結構尺寸圖:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
