產品說明:
操作方式為手動,連接為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為丁晴橡膠,公稱壓力 PN10,閥體材料為鑄鐵(Z41X-10)、球墨鑄鐵(Z41X-16Q)的軟密封閘閥。
產品性能參數:
主要性能參數
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z41X-10 |
10 |
1.0 |
≤80 |
水 |
Z41X-16Q |
16 |
1.6 |
≤80 |
水 |
產品零部件材料:
零部件材料
型號 |
材料 |
閥體、閥蓋 |
閥桿 |
襯膠閘板 |
填料 |
Z41X-10 |
灰鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵(丁晴橡膠) |
丁晴橡膠 |
Z41X-16Q |
球墨鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵(丁晴橡膠) |
丁晴橡膠 |
產品外形結構尺寸:
Z41X-10型明桿軟密封法蘭閘閥主要外形及結構尺寸
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Z41X-16Q型明桿軟密封法蘭閘閥主要外形及結構尺寸
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |

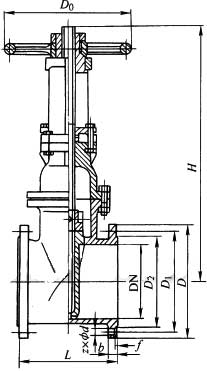

產品外形結構尺寸圖:

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
8、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。
