產品概述

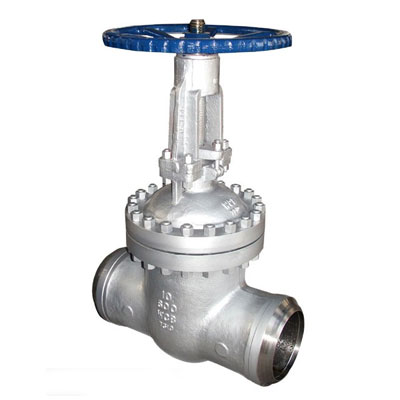

Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v高溫高壓鉻鉬釩鋼手動閘閥也稱電站閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
主要特點
1、采用壓力自緊式密封結構，彈性閘板，兩端為焊接連接。
2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作?？筛鶕?jù)用戶要求選配各種電動執行器配套。
執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。
主要零件材料
Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v高溫高壓鉻鉬釩鋼手動閘閥主要零件材料
|
型 號 |
零件名稱 |
|
閥體、閘板 |
閥座(密封面) |
閥蓋 |
閥桿 |
密封圈 |
四合環 |
填料 |
Z61/0Y-P54100v
Z61/0Y-P54140v
Z61/0Y-P57170v |
鉻鉬釩鋼 |
鉻鉬釩鋼 |
碳鋼/鉻鉬釩鋼 |
25Cr2MolV |
成型石墨環 |
鉻鉬釩鋼 |
柔性石墨 |
主要外形和連接尺寸

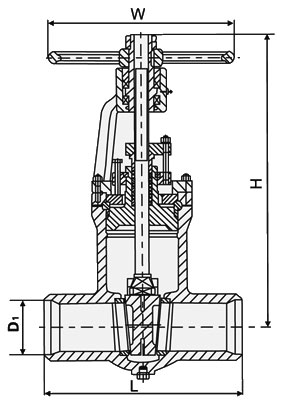

Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v高溫高壓鉻鉬釩鋼手動閘閥主要外形和連接尺寸
公稱通徑
(mm) |
尺寸 (mm> |
參考重量
(kg ) |
|
L |
D1 |
H |
W |
|
50 |
280 |
50 |
585 |
300 |
42 |
|
65 |
340 |
65 |
650 |
320 |
53 |
|
80 |
470 |
80 |
680 |
400 |
130 |
|
100 |
550 |
100 |
755 |
450 |
180 |
|
125 |
600 |
125 |
830 |
500 |
190 |
|
150 |
700 |
145 |
1050 |
550 |
320 |
|
175 |
750(790) |
175 |
1050 |
600 |
400 |
|
200 |
800 |
190 |
1050 |
650 |
550 |
|
225 |
850 |
230 |
1100 |
700 |
600 |
|
250 |
900 |
250 |
|
|
|
|
275 |
950 |
273 |
|
|
|
|
300 |
1100 |
290 |
|
|
|
