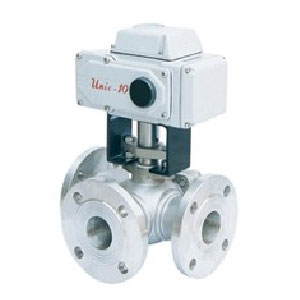

產品概述
是由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性 能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
主要技術參數
主要技術參數
|
本體部分 |
|
閥體形式 |
直通鑄造三通閥 |
|
閥體材質 |
ZG230-450 ZG1Cr18Ni9Ti |
|
公稱通徑 |
DN15-DN300 |
|
公稱壓力 |
PN1.6 2.5 4.0 6.4MPa
ANSI 150 300LB JIS 10K 20K 30K |
|
連接形式 |
法蘭 FF RF RTJ 等 |
|
結構長度 |
符合IEC534 |
|
閥蓋形式 |
一體式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 |
|
閥內部件 |
|
閥芯型式 |
O型三通球芯 |
|
流量特性 |
近似快開型 |
|
內件材質 |
標準材質組合及使用溫度、壓力請參閱附表 |
|
執行機構 |
|
電動 |
角行程電動執行結構 |

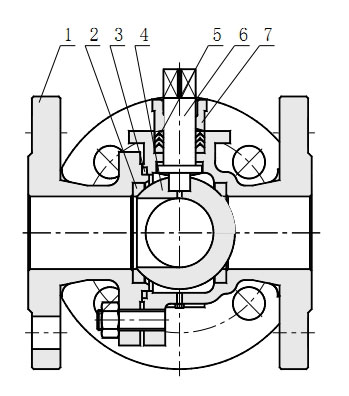

主要零件材料及內部結構
主要零件材料及內部結構
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
|
4 |
球 |
根據實際工況而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
2Cr13 |
|
7 |
填料壓蓋 |
WCB |
LCB |
WC9 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
|
4 |
球 |
根據實際工況而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

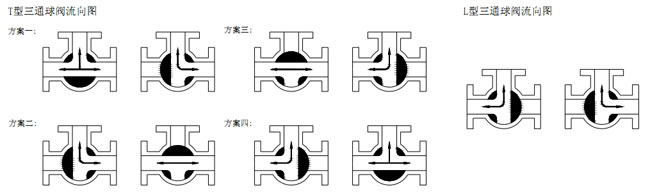

三通球閥介質流向原理
三通球閥分L型和T型，介質流通方向見下圖。L 型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T 型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
執行標準
1. 設計和制造：GB／T12237-1989； APl608
2．檢驗和試驗：GB／T13927-1992； APl 598
3 法蘭連接：JB／T79]一 2-1994； ASME／ANSI B165
4 結構長度：JD-2002
電動三通球閥控制模塊主要技術指標
1、控制精度：0.1%～3.1%可調。
2、接受控制信號：0～10mA.DC、 4～20mA.DC 或 1～5V.DC。
3、按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇 3、控制精度選擇。
4、電動裝置全開、全閉位置自動定位標定，方便準確。
5、按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
6、輸出電動裝置位置信號：4～20mA.DC 對應電動裝置全閉、全開。
外形安裝尺寸
外形安裝尺寸單位
公稱壓力
（MPa） |
公稱通徑
DN(mm) |
尺寸 |
|
D |
D1 |
D2 |
L |
H1 |
A |
b |
n-d |
|
1.6 |
25 |
115 |
85 |
65 |
160 |
199 |
157 |
16 |
4-φ14 |
|
32 |
140 |
100 |
76 |
180 |
240 |
208 |
18 |
4-φ18 |
|
40 |
150 |
110 |
84 |
200 |
255 |
208 |
18 |
4-φ18 |
|
50 |
165 |
125 |
99 |
230 |
286 |
208 |
20 |
4-φ18 |
|
65 |
185 |
145 |
118 |
290 |
330 |
256 |
20 |
4-φ18 |
|
80 |
200 |
160 |
132 |
310 |
349 |
256 |
20 |
4-φ18 |
|
100 |
220 |
160 |
156 |
350 |
421 |
256 |
22 |
8-φ18 |
|
125 |
250 |
210 |
184 |
400 |
485 |
256 |
22 |
8-φ18 |
|
150 |
285 |
240 |
211 |
480 |
524 |
256 |
24 |
8-φ22 |
|
2.5 |
25 |
115 |
85 |
65 |
160 |
199 |
157 |
16 |
4-φ14 |
|
32 |
140 |
100 |
76 |
180 |
240 |
208 |
18 |
4-φ18 |
|
40 |
150 |
110 |
84 |
200 |
255 |
208 |
18 |
4-φ18 |
|
50 |
165 |
125 |
99 |
230 |
286 |
208 |
20 |
4-φ18 |
|
65 |
185 |
145 |
118 |
290 |
330 |
256 |
22 |
8-φ18 |
|
80 |
200 |
160 |
132 |
310 |
349 |
256 |
24 |
8-φ18 |
|
100 |
235 |
190 |
156 |
350 |
421 |
256 |
24 |
8-φ22 |
|
125 |
270 |
220 |
184 |
400 |
485 |
256 |
26 |
8-φ26 |
|
150 |
300 |
250 |
211 |
480 |
524 |
256 |
28 |
8-φ26 |

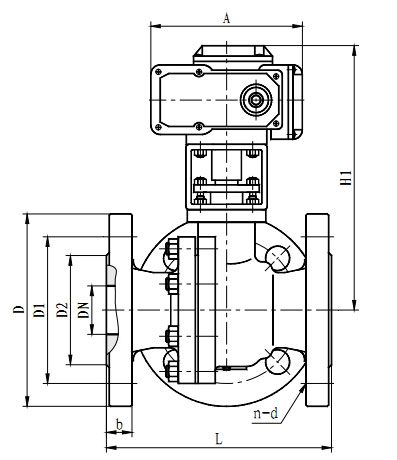

產品外形結構尺寸圖
