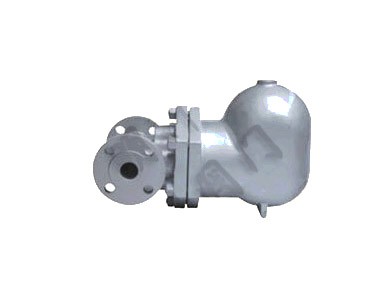

杠桿浮球式疏水閥
相關名稱:浮球式疏水閥

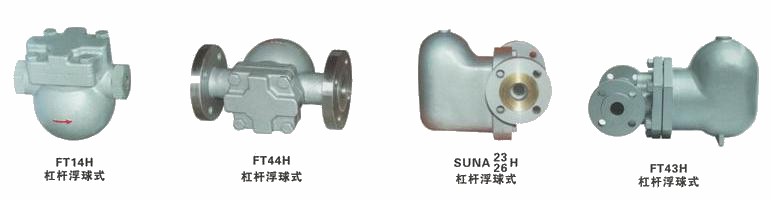

相關型號:SUNA23H、SUNA26H、GMB6、GSB6、FT43、FT44、FT46、FT14、SF-WF
杠桿浮球式疏水閥基本特點與自由浮球式相同，內部結構是浮球連接杠桿帶動閥心，隨凝結水的液位升降進行開關閥門。杠桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，大疏水量達100噸/小時，是大型加熱設備理想的疏水閥。
FT43H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
（二）杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
FT43H杠桿浮球式疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
FT43H杠桿浮球式疏水閥主要零部件材料表
|
零部件材料袋
|
材料
|
|
閥體、閥蓋
|
WCB、HT250
不銹鋼
|
|
閥座、閥芯
|
不銹鋼
|
|
浮球
|
不銹鋼
|
|
控制架
|
不銹鋼
|
|
熱敏元件
|
哈氏合金
|
杠桿浮球式蒸汽疏水閥技術參數表
|
產品型號
Product Type
|
公稱通徑
Nominal diameter
|
連接方式
Type Of Connection
|
使用壓力（Mpa)
|
溫度(℃）
|
外形尺寸External Dimensions
|
|
L
|
L1
|
H1
|
H2
|
W
|
|
FT14-16
|
15-20
|
螺紋
|
0.01-1.6
|
250
|
125
|
155
|
55
|
55
|
155
|
|
FT14-16
|
15-25
|
螺紋
|
0.01-1.6
|
250
|
190
|
220
|
120
|
80
|
140
|
|
FT44-16
(FT43)
(FT46)
|
15-20
25
|
法蘭
|
0.01-1.6
|
350
|
195
215
|
255
|
85
|
115
|
110
|
|
32-50
65-80
|
法蘭
|
0.01-1.6
|
350
|
230
270
|
345
420
|
175
218
|
110
125
|
190
220
|
|
|
15-20
25
32-50
|
法蘭
|
0.01-4.0
|
350
|
195
215
230
|
145
235
|
60
125
|
|
90
145
|
訂貨須知：
一、①FT43杠桿浮球式疏水閥產品名稱與型號②FT43杠桿浮球式疏水閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定FT43杠桿浮球式疏水閥型號，請按FT43杠桿浮球式疏水閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
