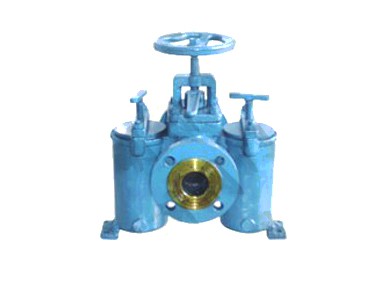

雙筒過濾器又稱雙桶自由切換式過濾器，是由兩只單筒過濾器及二位六通換向閥組成，結構簡單，使用方便，并帶旁通閥及濾芯污染堵塞發訊器，以達到保證系統安全的目的。
工作原理:在工作過程中，單筒過濾器濾芯堵塞到一定程度需清洗或更換濾芯時，要停止主機工作來更換濾芯，這樣不僅浪費時間更不能滿足主機連續工作需要，雙筒過濾器有效地解決了單筒過濾器這方面的缺陷，在不停機的情況下可清洗或更換濾芯來保證主機正常連續工作。
工作特點:當一只過濾器濾芯堵塞現而需要更換時，不必停止主機工作，只要打開壓力平衡閥并轉動換向閥，另一只過濾器即可參加工作，然后更換已堵塞的濾芯。本過濾器廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
技術參數
|
型 號
|
公稱通徑
|
額定流量
|
濾片尺寸mm
|
|
雙筒系列
|
單筒系列
|
內 徑
|
外 徑
|
|
SPL15
|
-
|
15
|
2
|
20
|
40
|
|
SPL25
|
DPL25
|
25
|
5
|
30
|
65
|
|
SPL32
|
-
|
32
|
8
|
|
SPL40
|
DPL40
|
40
|
12
|
45
|
90
|
|
SPL50
|
-
|
50
|
20
|
60
|
125
|
|
SPL65
|
DPL65
|
65
|
30
|
|
SPL80
|
DPL80
|
80
|
50
|
70
|
155
|
|
SPL100
|
-
|
-
|
80
|
|
SPL125
|
-
|
125
|
120
|
90
|
175
|
|
SPL150
|
DPL150
|
150
|
180
|
|
SPL200
|
DPL200
|
200
|
320
|
外形尺寸

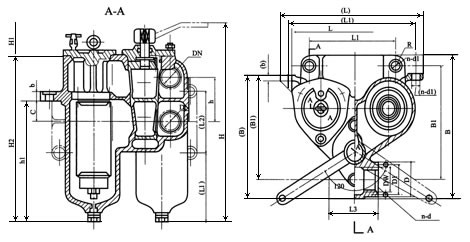

SPL網片式油濾器外形尺寸

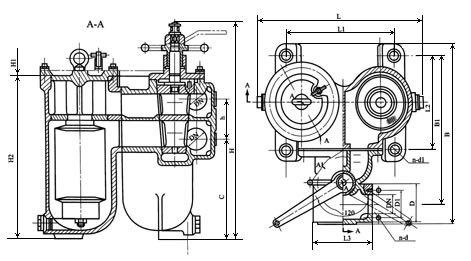

SPL15～40油濾器
|
|
|
外形尺寸
|
公稱
通徑
|
安裝
形式
|
外 形 尺 寸
|
拆裝濾
芯距離 |
管 路 連 接 尺 寸
|
|
螺紋
連接
|
法 蘭 連 接
|
|
DN
|
C
|
H
|
B
|
L
|
H1
|
DW
|
D
|
D1
|
n
|
d
|
|
15
|
C
|
328
|
180
|
196
|
260
|
M30×2
|
-
|
-
|
-
|
-
|
|
25
|
D
|
315
|
232
|
230
|
270
|
-
|
-
|
-
|
-
|
-
|
|
C
|
207
|
260
|
|
32
|
C
|
380
|
207
|
260
|
330
|
-
|
60×60
|
44×44
|
4
|
9
|
|
40
|
C
|
462
|
261
|
314
|
385
|
-
|
66×66
|
45×45
|
4
|
9
|
|
50
|
X
|
447
|
425
|
410
|
435
|
-
|
86×86
|
64×64
|
4
|
11
|
|
C
|
400
|
|
65
|
X
|
590
|
450
|
460
|
535
|
-
|
100×100
|
75×75
|
4
|
11
|
|
C
|
420
|
|
80
|
X
|
775
|
525
|
492
|
685
|
-
|
116×116
|
92×92
|
4
|
13
|
|
100
|
X
|
800
|
825
|
565
|
685
|
-
|
190
|
158
|
8
|
15
|
|
125
|
X
|
855
|
910
|
605
|
760
|
-
|
215
|
183
|
10
|
15
|
|
150
|
X
|
890
|
1000
|
990
|
790
|
-
|
240
|
208
|
12
|
15
|
|
200
|
X
|
1065
|
1155
|
1180
|
945
|
-
|
310
|
273
|
12
|
17
|
|
公稱
通徑
|
安裝
形式
|
管 路 連 接 尺 寸
|
基 座 安 裝 尺 寸
|
|
DN
|
C
|
h
|
h1
|
H2
|
B1
|
C
|
L3
|
L1
|
L2
|
b
|
R
|
n
|
d1
|
|
15
|
C
|
55
|
178
|
301
|
155
|
-
|
88
|
166
|
80
|
12
|
16
|
4
|
12
|
|
25
|
D
|
65
|
198
|
298
|
185
|
30
|
90
|
156
|
-
|
12
|
15
|
2
|
15
|
|
C
|
143
|
175
|
-
|
230
|
100
|
4
|
|
32
|
C
|
65
|
183
|
333
|
175
|
-
|
90
|
230
|
100
|
12
|
15
|
4
|
15
|
|
40
|
C
|
70
|
138
|
368
|
224
|
-
|
110
|
274
|
130
|
15
|
20
|
4
|
17
|
|
50
|
X
|
90
|
-
|
422
|
356
|
220
|
140
|
260
|
210
|
18
|
25
|
4
|
19
|
|
C
|
190
|
412
|
-
|
350
|
130
|
|
65
|
X
|
105
|
-
|
527
|
371
|
356
|
160
|
260
|
210
|
18
|
25
|
4
|
19
|
|
C
|
255
|
517
|
-
|
350
|
150
|
|
80
|
X
|
124
|
-
|
640
|
476
|
433
|
190
|
350
|
270
|
20
|
25
|
4
|
21
|
|
100
|
X
|
200
|
-
|
640
|
603
|
365
|
300
|
500
|
330
|
20
|
32
|
4
|
21
|
|
125
|
X
|
225
|
-
|
722
|
737
|
387
|
350
|
540
|
370
|
20
|
32
|
4
|
21
|
|
150
|
X
|
250
|
-
|
760
|
825
|
380
|
400
|
750
|
460
|
30
|
32
|
4
|
21
|
注：① 高工作溫度不大于95℃; ② 高工作壓力不大于0.8MPa;
?、?濾芯清洗壓降不大于0.15MPa; ④ 根據用戶使用場合, 有不銹鋼殼體。
訂貨須知：
一、①雙筒過濾器產品名稱與型號②雙筒過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
