產品概述:
是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋,使填料處于常溫下工作。適用于-60~-250℃低溫壯態下的介質(如液氧、液氮等)的調節。為確保調節精度,必須配用閥門定位器。
調節閥結構原理:
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。
安裝、使用注意事項:
1、應垂直安裝于水平管道上,在特殊情況下需要水平或傾斜安裝時,一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方,以便在于維護檢修,對裝有閥門定位器或手輪機構者,更應保證觀察,調整和操作和方便。
3、一般都設置旁通管路,以便在自控系統發生故障或維修調節閥時切換到手動操作,不致于停止生產。
4、裝有手輪機構時,也可省略旁通管路時行手動操作,還可用于限制閥門的開度。當停止使用時,手輪機構必須恢復到原來空檔位置,以利自控系統正常進行。
5、安裝時,應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后,使調節閥全開,對管路,閥門等進行清洗及試驗各連接處的密封性。
主要技術指標:
ZMAP-16D氣動低溫調節閥技術指標
公稱通徑
DN |
單座 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
雙座 |
- |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量
系數Kv |
單座 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
雙座 |
- |
10 |
6 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
流量特性 |
直線 |
直線;等百分比 |
配用執行機構型號 |
- |
- |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
行程 |
10 |
10 |
16 |
25 |
40 |
60 |
作用方式 |
氣關式(B),氣開式(K) |
彈簧壓力范圍KPa |
標準信號:20~100;其它信號;40~200;20~60;60~100 |
產品外形結構尺寸:
ZMAP-16D氣動低溫調節閥外形尺寸
公稱通徑DN(mm) |
- |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
A |
230 |
280 |
280 |
325 |
410 |
495 |
- |
135 |
235 |
235 |
255 |
280 |
310 |
345 |
370 |
430 |
470 |
550 |
660 |
1 |
160 |
260 |
260 |
285 |
305 |
340 |
375 |
405 |
460 |
525 |
590 |
700 |
2 |
190 |
290 |
290 |
315 |
335 |
370 |
410 |
440 |
490 |
560 |
630 |
740 |
n- |
6-12 |
8-14 |
8-14 |
8-14 |
8-16 |
10-16 |
10-18 |
12-18 |
16-18 |
20-18 |
單座 |
H |
L |
120 |
190 |
200 |
210 |
235 |
265 |
295 |
210 |
370 |
440 |
475 |
570 |
H1=500 |
862 |
1006 |
1060 |
1066 |
1137 |
1152 |
1377 |
1390 |
1394 |
|
|
- |
H1=600 |
962 |
1106 |
1160 |
1166 |
1237 |
1252 |
1477 |
1490 |
1494 |
|
|
- |
H1=700 |
1062 |
1206 |
1260 |
1266 |
1337 |
1352 |
1577 |
1590 |
1594 |
1743 |
1751 |
1790 |
H1=800 |
1162 |
1306 |
1360 |
1366 |
1437 |
1452 |
1677 |
1690 |
1694 |
1843 |
1851 |
1890 |
H1=900 |
1262 |
1406 |
1460 |
1466 |
1537 |
1552 |
1777 |
1790 |
1794 |
1943 |
1951 |
1990 |
H1=1000 |
1362 |
1506 |
1560 |
1566 |
1637 |
1652 |
1877 |
1890 |
1894 |
2043 |
2051 |
2090 |
H1=1100 |
|
|
|
|
|
|
|
|
|
2143 |
2150 |
2190 |
H1=1200 |
|
|
|
|
|
|
|
|
|
2243 |
2250 |
2290 |
H2 |
32 |
58 |
112 |
118 |
129 |
144 |
178 |
191 |
195 |
243 |
251 |
290 |
雙座 |
H |
L |
|
|
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
H1=500 |
|
|
1065 |
1068 |
1147 |
1152 |
1387 |
1407 |
1419 |
|
|
- |
H1=600 |
|
|
1165 |
1168 |
1247 |
1252 |
1487 |
1507 |
1519 |
|
|
- |
H1=700 |
|
|
1265 |
1268 |
1347 |
1352 |
1587 |
1607 |
1619 |
1768 |
1778 |
1820 |
H1=800 |
|
|
1365 |
1368 |
1447 |
1452 |
1687 |
1607 |
1719 |
1868 |
1878 |
1920 |
H1=900 |
|
|
1465 |
1468 |
1547 |
1552 |
1787 |
1807 |
1819 |
1968 |
1978 |
2020 |
H1=1000 |
|
|
1565 |
1568 |
1647 |
1652 |
1887 |
1907 |
1919 |
2068 |
2078 |
2120 |
H1=1100 |
|
|
|
|
|
|
|
|
|
2168 |
2178 |
2220 |
H1=1200 |
|
|
|
|
|
|
|
|
|
2268 |
2278 |
2320 |
H2 |
- |
- |
117 |
120 |
139 |
144 |
188 |
208 |
208 |
268 |
278 |
320 |

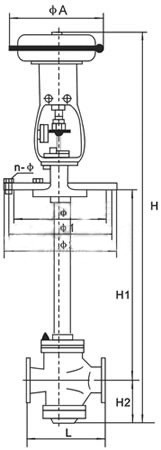

產品外形結構尺寸圖:

訂貨須知:
訂貨請?zhí)峁┮韵聟?shù)
1.公稱通徑、額定流量系數KV;2.流體性質(包括公稱壓力、溫度、粘度或酸堿性);3.信號壓力;、彈簧范圍;4.流量特性;5.閥的開關型式;6.閥體、閥芯材料;7.是否帶附件;
