概述

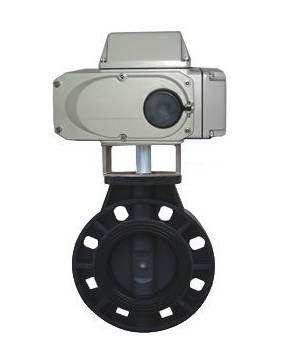

YZD971X電動UPVC蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
產品特點
1、衛生指標符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、具有極佳的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
技術參數和性能
|
SDV系列電動執行器技術參數 |
UD971X電動UPVC蝶閥閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～300mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
UPVC、CPVC、PP |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
UPVC、CPVC、PP、PTFE |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、FPM |
|
手動操作 |
附帶手柄操作 |
結構形式 |
A型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、PVC兼容的食品工業化學溶劑 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
重量輕、耐腐蝕、衛生無毒、流阻小 |
外形尺寸
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
50 |
155 |
268 |
80 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
278 |
86 |
104 |
47.5 |
15W |
0.2A |
|
80 |
155 |
280 |
97 |
104 |
47.5 |
15W |
0.2A |
|
100 |
208 |
310 |
112 |
115 |
57.2 |
25W |
0.5A |
|
125 |
208 |
340 |
125 |
115 |
66 |
25W |
0.5A |
|
150 |
208 |
353 |
140 |
115 |
74 |
25W |
0.5A |
|
200 |
256 |
407 |
184 |
127 |
87.5 |
50W |
0.8A |
|
250 |
256 |
435 |
220 |
127 |
110 |
50W |
0.8A |
|
300 |
256 |
492 |
256 |
127 |
129 |
90W |
1.0A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
