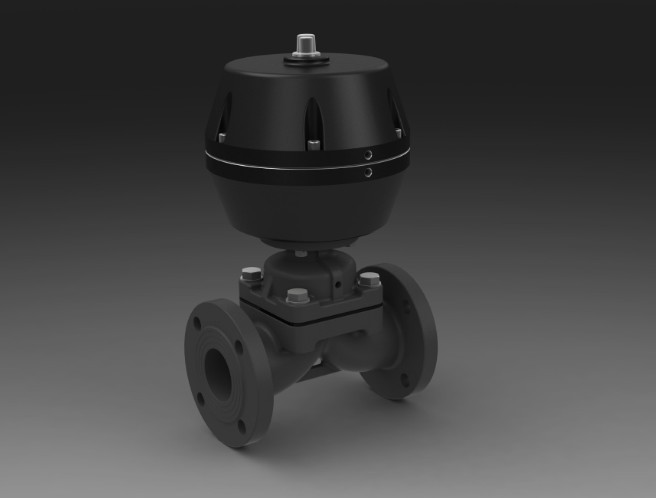

G641J德國蓋米氣動隔膜閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
G641J德國蓋米氣動隔膜閥由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
G641J德國蓋米氣動隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。
G641J德國蓋米氣動隔膜閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求而腐蝕、劇毒場合。
蓋米型氣動隔膜閥公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20-200mm，適用溫度在150（℃）以內，泄漏量為零或Ⅵ級。
G641J德國蓋米氣動隔膜閥特點
采用多彈簧執行機構，高度及重量均可減少30％
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強腐蝕性介質的腐蝕
特點適用于劇毒介質或不允許污染環境衛生介質的調節
流路簡單，阻力小，額定流量系數比口徑單座或套筒調節閥大
G641J德國蓋米氣動隔膜閥主要材料
閥體：HT200、304不銹鋼、316不銹鋼、WCBPTFE等
隔膜片：丁荃膠、天然橡膠、聚四氟乙烯、PTFEEPDM
閥蓋：ZG230-450、不銹鋼
彈簧：60Si2Mn
型號：G641J、G641F46
尺寸：DN20-DN200
壓力等級：≤PN10
適用溫度：≤120oC
連接方式：法蘭
驅動方式：氣動
G641J德國蓋米氣動隔膜閥材質：
閥體：鑄鐵、鑄鋼、不銹鋼等.
密封：聚四氟乙烯、各種橡膠
G641J德國蓋米氣動隔膜閥結構特點：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開.
結構緊湊、簡單、體積小，外形美觀。氣動襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料
隔膜：氟塑料
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
壓力等級：0.61.01.6
G641J德國蓋米氣動隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN（MPa）
閥體：LP×1.5
密封：LP×1.1
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：ANSIB16.1
G641J德國蓋米氣動隔膜閥安裝：
A安裝前應核對膈膜閥之規格、材料是否與設計相符合。
B并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。
G641J德國蓋米氣動隔膜閥設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：ANSIB16.1
G641J德國蓋米氣動隔膜閥用途：
本閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
G641J德國蓋米氣動隔膜閥襯里材質及適用范圍
|
閥體襯里
|
使用溫度（℃）
|
適用介質
|
|
無襯里
|
-10– 170
|
適用于非腐蝕性介質
|
|
軟橡膠
|
-10– 85
|
有很好的耐腐蝕性，適用于水泥、粘土、煤灰、干燥化肥等
|
|
硬橡膠
|
-10– 85
|
適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氟化物、氯氣等
|
|
氟丁膠
|
-10– 105
|
適用于動物油、植物油和潤滑油，PH值變化范圍較大的腐蝕性泥漿，抗磨損性能良好
|
|
丁荃膠
|
-10– 120
|
防腐蝕性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐腐蝕性最好
|
|
搪瓷
|
-10– 170
|
適用于濕無機酸、氧化、酸、鹵素、醇類、酯類等化合物
|
|
氟46
|
-20– 170
|
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕性介質
|
G641J德國蓋米氣動隔膜閥隔膜片材質及適用范圍
|
隔膜片材質
|
使用溫度（℃）
|
適用介質
|
|
丁荃膠（B級）
|
-40– 100
|
大部分無機酸，如：硫酸、氫氟酸等適用，耐腐蝕性好，同時適用于各種堿類和鹽類
|
|
天然膠（Q級）
|
-50– 100
|
主要用于凈化水、無機鹽和較稀的礦物酸介質
|
|
聚四氟乙烯PTFE
|
-20– 150
|
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
|
