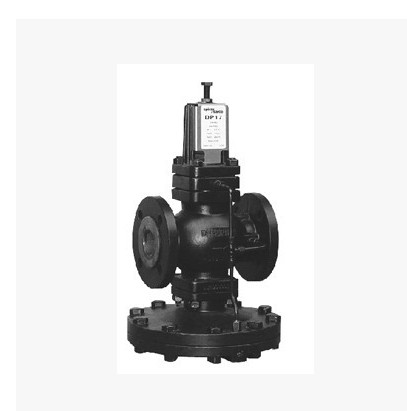

斯派莎克spiraxsarcoDP17/27導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。SpiraxSarco斯派莎克在全球范圍致力于推廣有效地應用和控制蒸汽及其它多種工業流體，至今已有100多年的歷史。 斯派莎克公司歷史可追溯至1888年，1937年建址于英國，1959年斯派莎克集團公司在倫敦股票市場上市，每年均有驕人的業績報告。作為蒸汽工程系統的世界領先者，斯派莎克一直以最專業的知識為全球蒸汽使用者提 供最優秀的服務和產品，從而迅速顯著地提高設備性能和系統效率，節約能源。一百多年來，斯派莎克公司以 最佳的“知識、服務、產品”提供者的形象成為廣大蒸汽使用者的最佳伙伴。 為提高設備瞎炮率，節約能源，必須從蒸汽系統中排除凝結水和空氣以及其它不凝性氣體且不泄漏蒸汽，并將 凝結水回收至鍋爐房。斯派莎克蒸汽疏水閥能為所有應用提供最好的選擇。蒸汽疏水閥運行性能的檢測系統則進異步完善該系列。任何蒸汽疏水閥工作不正常都會引起問題。100多年來在所有行業蒸汽系統應用的專有知識使我們能給你的設備提供改進意見，在提高生產能力的同時節約成本并增加利潤。在全世界33個國家我們有1100位工程師和蒸汽系統各個學科的專家支持著我們的整體分析能力。


灰色區域：示意該產品禁用。 A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB. A-B-C:法蘭連接 ANSI 150LB。  F-F:DP17G最高工作溫度120℃。 注意：該系列產品的壓力調節范圍是0.2-1.7barg。

五、斯派莎克DP17/27蒸汽減壓閥 流量系數(Cv)

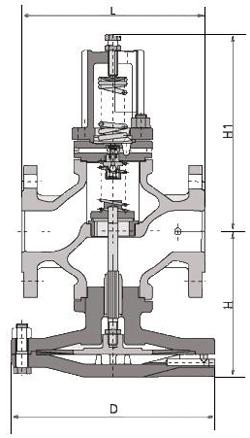

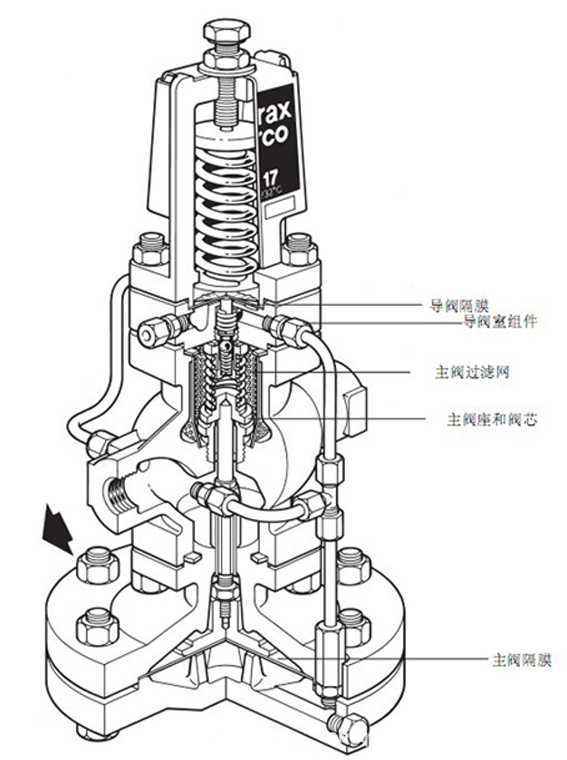

斯派莎克DP17蒸汽減壓閥 產品結構圖：

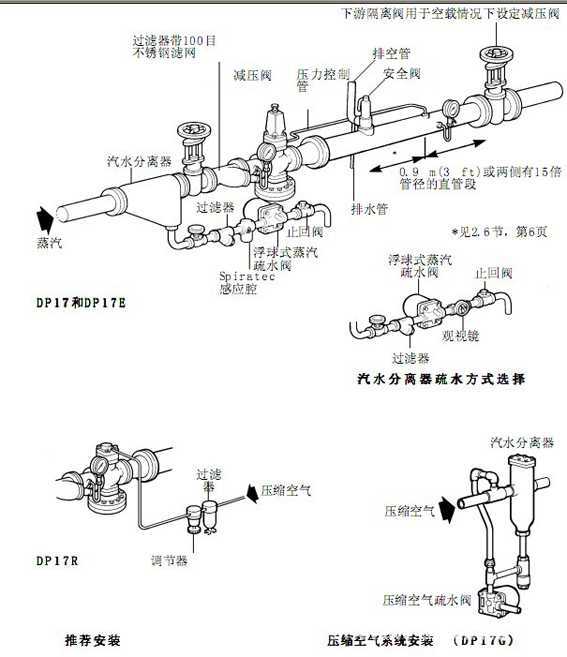

安裝示意圖：

當安裝斯派莎克DP17/27蒸汽減壓閥時注意

（1）不要隨意拆卸減壓閥，否則可能會影響減壓閥的正常使用效果。
（2）在配管前,進行管路清洗,去除其中的異物和銹層,否則可能造成機器故障。（3）在減壓閥的進口前安裝一個過濾器（濾網為100目或相當?shù)模?。否則將影響      閥的性能，無法實現正確的壓力控制。
（4）在減壓閥后安裝一個安全閥。否則會由于意外過壓，不能進行安全報警，并且會對設備造成損壞。
（5）在減壓閥前后各安裝一塊壓力表。否則將影響正常的壓力設定和控制。
（6）在減壓閥前安裝一只蒸汽疏水閥，防止凝結水積聚。否則將造成凝結水無法及時排放，影響閥的性能或者造成其他不良后果。
（7）當安裝快速開關閥時（例如電磁閥），與減壓閥的距離至少3米。否則可能由于壓力波動太快，造成減壓閥無法實現正常的減壓功能或大大縮短減壓閥的使用壽命。
（8）在兩級減壓系統中，兩個減壓閥之間的距離最少3米，否則可能影響正常使用，無法實現正常的減壓。
（9）按照流體的流向，正確進行安裝，否則可能影響正常使用。
（10）不允許在減壓閥上放置重物或?qū)ζ溥M(jìn)行扭轉和劇烈的震動，否則可能產生機器故障。
（11）垂直向上安裝減壓閥；安全閥設定壓力應略高于減壓閥后的壓力，一般高出10%或者0.07MPa；
（12）當減壓比很大時，應安裝多級減壓器以保證管道中的流速≤30m/s。為了能容易的拆卸和更換減壓閥，在其上下均應該預留足夠的空間

斯派莎克DP17/27蒸汽減壓閥操作須知
警告  （1）不許用裸手直接接觸閥體，否則可能造成燙傷。
注意  （1）在操作前，應首先關閉減壓閥前截?cái)嚅y，并利用旁路去除全部異物和鐵銹，否則可能造成減壓閥故障，無法正常工作。
              （2） 通過旁路管線的二次側壓力必須低于設定壓力。否則由于通過旁路管線的二次側壓力高于設定壓力，引起安全閥起跳。
（3） 當調整壓力時，慢慢地輕動調整螺絲，不當?shù)恼{(diào)整操作可能行成水擊或砰砰作響聲等，對減壓閥或其他設備造成損壞。
（4） 管線中的凝結水要完全排除，當長時間不用時，應關閉減壓閥前后的截止閥。（管路中產生的鐵銹可能造成故障）
（5） 對于帶手柄的型號，確實需要進行手動操作時，應首先按下手柄，再進行轉動調整；此時，不可用力過大或轉動過快，以免損壞手柄。

斯派莎克DP17/27蒸汽減壓閥壓力調整步驟
按照以下步驟慢慢轉動調節螺絲，即可完成設定。不當?shù)恼{(diào)整操作可能形成水擊或砰砰作響聲等，可能對減壓閥或其他設備造成損壞。
（1）關閉減壓閥前后截?cái)嚅y，在保證安全閥不起跳的情況下，開啟旁路管線截?cái)嚅y并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截?cái)嚅y。
（2）緩慢打開安裝在減壓閥前的截?cái)嚅y，并調整減壓閥后截?cái)嚅y的開啟度，保持管道有小流量通過。
（3）松開螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自鎖位置，因此調整壓力時，應首先按下手柄，松開自鎖，再緩慢轉動調整螺絲，并觀察閥后最近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。）。
（4）緩慢打開減壓閥后截?cái)嚅y，并按照步驟（3）進一步調整閥后壓力，直到要求的設定植為止。

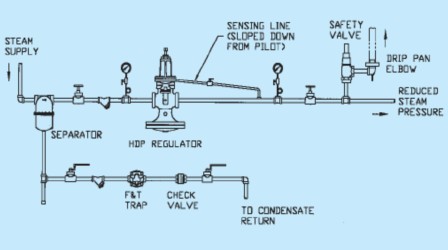

（5）完成調整后，擰緊鎖緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有鎖緊，左右轉動手柄，即可完成自鎖作。                                                                                                          外部先導式蒸氣減壓閥的單級減壓站                                                                                                                 外部先導式蒸氣減壓閥的串聯多級減壓站

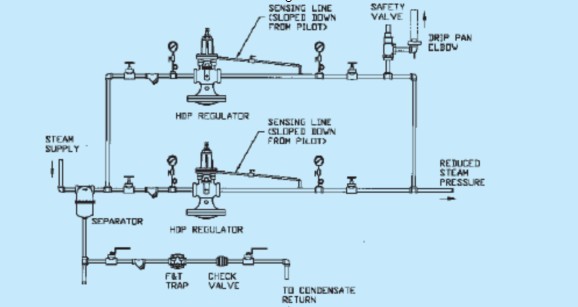

外部先導式蒸氣減壓閥的并聯多級減壓站（1/3+2/3）

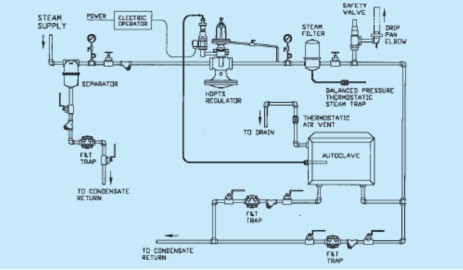

電力時序自動控制的減壓站

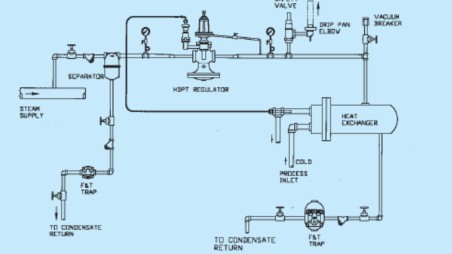

換熱器用壓力溫度組合先導式調節閥站
