適用范圍(Pa)
|
105~1.3x10-4
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
介質溫度(℃)
|
-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
|
氣源壓力(MPa)
|
0.4~0.8
|
安裝位置
|
DN<300任意,DN≥300垂直
|
電源電壓
|
標準出廠:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
|
信號反饋
|
標準出廠:不帶反饋信號
特殊指定:磁性開關DC/AC5~240V
|
|
|
 |

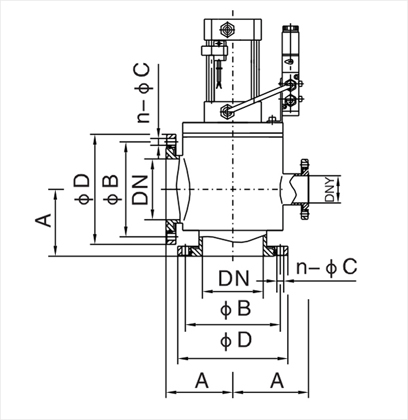

?GDQ-J-A常閉型氣動高真空擋板閥 連接及外形尺寸 |
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
A
|
法蘭標準
|
GDQ-J10A/KF
|
10
|
30
|
12.2
|
30
|
GB4982
|
GDQ-J16A/KF
|
16
|
30
|
17.2
|
40
|
GB4982
|
GDQ-J25A/KF
|
25
|
40
|
26.2
|
50
|
GB4982
|
GDQ-J40A/KF
|
40
|
55
|
41.2
|
65
|
GB4982
|
GDQ-J50A/KF
|
50
|
75
|
52.2
|
70
|
/
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
A
|
n-ΦC
|
DNy(預抽口)
|
法蘭標準
|
GDQ-J50A
|
50
|
110
|
90
|
70
|
4-Φ9
|
/
|
GB/T6070
|
GDQ-J63A
|
63
|
130
|
110
|
88
|
4-Φ9
|
/
|
GB/T6070
|
GDQ-J80A
|
80
|
145
|
125
|
88
|
8-Φ9
|
/
|
GB/T6070
|
GDQ-J100A
|
100
|
165
|
145
|
108
|
8-Φ9
|
/
|
GB/T6070
|
GDQ-J125A
|
125
|
200
|
175
|
128
|
8-Φ11
|
/
|
GB/T6070
|
GDQ-J(S)150A
|
150
|
220
|
195
|
138
|
8-Φ11
|
DN40(GB4982)
|
JB919
|
GDQ-J(S)160A
|
160
|
225
|
200
|
138
|
8-Φ11
|
DN40(GB4982)
|
GB/T6070
|
GDQ-J(S)200A
|
200
|
285
|
260
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
GDQ-J(S)250A
|
250
|
335
|
310
|
208
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
GDQ-J(S)300A
|
300
|
380
|
350
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
GDQ-J(S)320A
|
320
|
425
|
395
|
250
|
12-Φ14
|
DN80(GB/T6070)
|
GB/T6070
|
GDQ-J(S)400A
|
400
|
510
|
480
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
GB/T6070
|
①GDQ-J(S)400A
|
400
|
500
|
465
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
JB919
|
GDQ-J(S)500A
|
500
|
610
|
580
|
360
|
16-Φ14
|
DN125(GB/T6070)
|
GB/T6070
|
GDQ-J(S)600A
|
600
|
710
|
670
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
JB919
|
GDQ-J(S)630A
|
630
|
750
|
720
|
450
|
20-Φ14
|
DN160(GB/T6070)
|
GB/T6070
|
GDQ-J(S)800A
|
800
|
920
|
890
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
GB/T6070
|
|
|
